FAÇANA VENTILADA AMB EXTRADOSSAT AUTOPORTANT

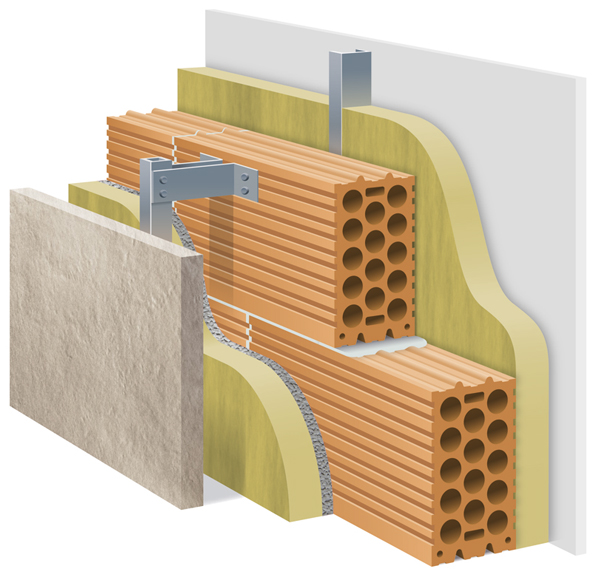

Façana composta per un revestiment exterior discontinu de pedra/ceràmica/ciment/etc. 30 mm. + càmera d`aire ventilada 60 mm. + aïllant tèrmic 60 mm. + arrebossat de morter 10 mm. + fulla de peça ceràmica perforada SUPERBRICK 115 mm. + extradossat de placa de guix laminat 15 mm. + estructura d`acer galvanitzat 48 mm. amb llana mineral de 45 mm.
DB HR Aïllament acústic (1)
RA = 60,85 dBA
Índex global de reducció acústica ponderat RA (dBA) de la façana completa
RA,tr = 55,85 dBA
Índex global de reducció acústica ponderat per a soroll d`automòbils, RA,tr (dBA) de la façana completa
DB HE Transmitància (2)
U = 0,27 W/m2K
DB SI Protecció davant el foc (3)
Resistència al foc EI – 120 min
DB HS Grau d`Impermeabilitat
GI = 5
(1) Valors obtinguts mitjançant càlcul a partir d`assaig acústic en laboratori (veure assaig)
(2) Valors obtinguts mitjançant càlcul, segons Catálogo de Elementos Constructivos del CTE
(3) Valors obtinguts de la taula F1 del Anejo F del DB SI Seguridad en Caso de Incendio del CTE(4) Valors obtinguts mitjançant càlcul, a partir del DB HS1
